源泉设计插件

源泉设计插件是一款非常好用的cad插件工具箱，全称源泉建筑与装饰设计cad工具箱，是autocad制图软件的辅助工具，源泉设计工具箱功能非常强大，能够帮助cad绘图设计师门管理acdsee图库、执行“建筑构件”和“建筑符号”绘图命令，软件还拥有谷歌地球的转换程序，完美支持中文简体、中文繁体、英文三种语言，有需要的用户欢迎免费下载~

官方简介

“源泉建筑与装饰设计CAD工具箱(简称:源泉设计)“是专门针对建筑设计、装饰设计及相关专业的辅助绘图软件，它着力于为用户打造了一个简单、易用、快捷的CAD制图环境。源泉设计的核心是由 Visual LISP 语言编写再经编译而成，是 autodesk 公司的著名计算机辅助设计(CAD)软件 AutoCAD 的外挂程序，可运行于 AutoCAD2000-2017(32bit/64bit)/浩辰cad8 等各个版本。

源泉设计具有以下主要特点：

“源泉设计“是免费免注册软件，绿色小巧，压缩包仅6MB多(含说明和常用字库)；

提供中文简体、中文繁体、英文三个语言版本，请对应下载；

源泉设计工具箱.itmop.com

提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置；

你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整；

功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯；

门窗块完全兼容天正3,可以互为使用；

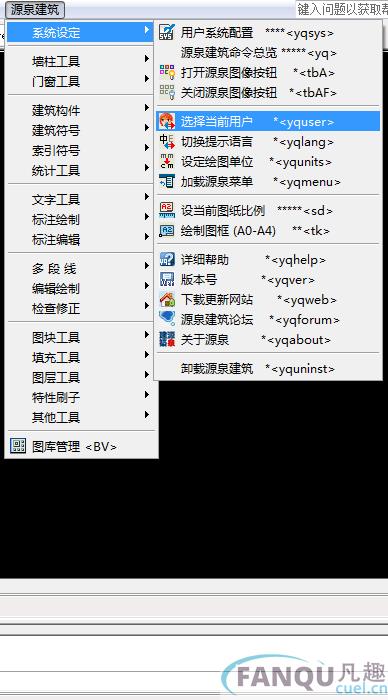

“源泉设计“的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅；

通过总览命令，可以动态设置所有命令的快捷键，即时生效；

源泉设计工具箱.itmop.com

提供丰富的“装饰构件“、“建筑构件“和“建筑符号“绘图命令，建筑门、窗、墙、柱随时随地自动修剪；

提供类似 ACDSee 的图库管理，操作直观、维护方便；

强化了 AutoCAD 的部分基本功能，如“文字处理、尺寸标注、图层管理、编辑与绘图“等等；

内置了将图元导入google earth(谷歌地球)的转换程序。

源泉设计插件功能使用说明：

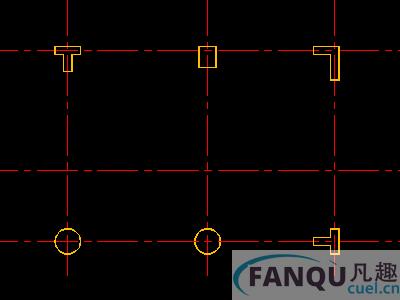

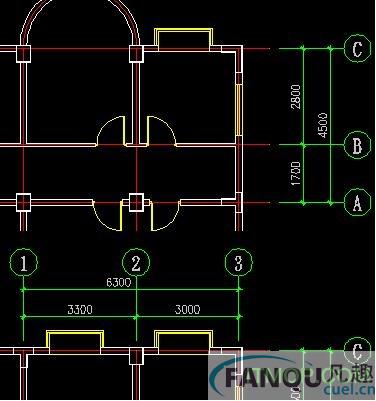

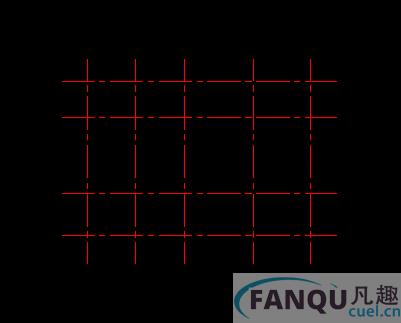

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层中的直线(最多只能处理二组方向的轴线):

只需一步:选择选择轴线

根据所选轴线自动布置轴号和二道尺寸线

不影响其他图层

源泉设计工具箱.itmop.com

画自动墙

command: ww

****画自动墙，墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

就像画直线一样绘制平面墙体

碰到柱子柱内墙体被修剪

碰到墙体与该墙体交叉处被修剪

按下“W”键可以列表选择墙厚

不影响其他图层

源泉设计工具箱.itmop.com

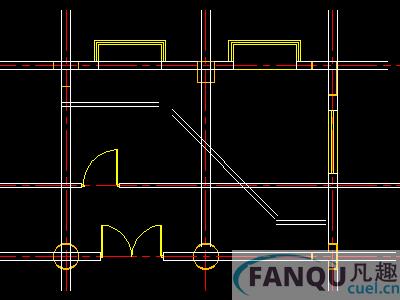

智能墙剪 TW

command: tw

****智能墙剪，墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

只需一步:选择修剪的墙柱范围

柱内墙体被修剪

墙体与墙体交叉处被修剪

不影响其他图层

源泉设计工具箱.itmop.com

源泉设计工具安装卸载方法：

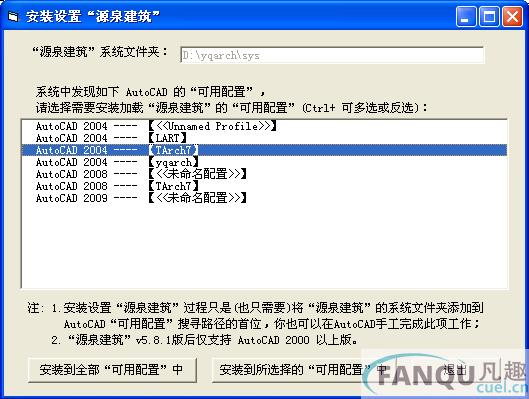

软件安装

将“源泉设计”软件包解压到你指定的任意文件夹(路径中勿含括号等特殊字符)，点击一键安装程序 setup.exe(浩辰CAD为gsetup.exe)，按提示选取需关联的 AutoCAD/浩辰CAD 用户配置文件(Profile)就可以简单完成安装设置过程：

源泉设计工具箱.itmop.com

注：

强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了；

在天正建筑(5.0-9.0)环境下的安装方法与上述相同。

软件卸载

退出所有AutoCAD进程后，点击一键卸载程序 uninst.exe(浩辰CAD为guninst.exe)，按提示选择脱离全部或部分 AutoCAD 用户配置(Profile)，以及是否删除整个“源泉设计”安装目录。

注：

在 AutoCAD 中可发动 yquninst 命令消除“源泉设计”与当前 AutoCAD 用户配置的关联，卸载源泉菜单等(此操作仅对当前用户配置有效)；

您甚至可以什么都不做，直接删除“源泉设计”安装目录。此时再发动 AutoCAD时，会提示找不到源泉菜单等，之后 AutoCAD 也会自动消除与“源泉设计”的关联，也等于完全卸载。

更新日志

2020/04/30: 源泉设计 v6.7.1

● 支持 AutoCAD 2021(32bit/64bit)；

● 修正“自动编号(aBH)”命令中“格子线编号”中的小bug；

● 修改“输入单行文本(tt)”命令，在图纸空间自动切换1:1；

● 修改“平开门立面(adE)”命令，开启线分虚实线；

● 修改“绘制窗户立面(WDE)”命令，开启线分虚实线；

● 修改“线框变窗户立面(WDD)命令，开启线分虚实线；

● 修改“刷子.匹配文字内容(ssT)”命令，可用天正文字作为模板；

● 修正“排列合并图档(dwgA)”命令的小bug；

● 修正“文字(表格)重新排序(ttpx)”命令的小bug；

● 修正“求最小包裹矩形或外接圆(xjx)”命令其中外接圆选项的小bug；

● 修改“制作Hatch填充图案(mp/mp1)”命令,提高缺省精度；

● 修改“选图框快速批量打印(bpt)”命令，可选5个打印配置；

● 修改“绘制凸窗剖面(wtS)/绘制铝合金窗剖面(wds)”命令，

提供框料高、扇料高选项；

● 修正“尺寸标注:定数等分标注(ddvd)”命令一个容差小bug；

● 修正“王炸嵌套块(bbxx)”命令处理属性文字颜色的一个小bug；

● 修正“快速加减遮罩(ZZ)”命令一个小bug；

● “Q5杂项命令面板”修改如下：

新添“选数字行偏移”命令；

修改“切换几个关联开关(gl)”命令，增加“镜像填充图案方向”项；

修改“尺寸驱动的拉伸(sdd)”命令，初始值取标注文字而不是实际量度值；

2016/07/24: 源泉设计 v6.5.6

增加“王炸嵌套块(bbxx)”命令，更多炸药；

“Q5杂项命令面板”修改如下：

废止“炸嵌套块(bbxx)”命令；

在library文件夹加入“patterns.slb“文件；

在用户文件夹加入“patterns1~3.txt“幻灯片填充的数据文件；

合并“用户参数填充”、“幻灯片填充”为“参数填充及幻灯片填充(TCC)”命令；

修改“统计区域面积(tmj)”命令，分“选文字编号模式”/“选闭合多段线模式”；

“Q6杂项命令面板”修改如下：

修改“求面积/周长/墙面积(wmj)”命令，可框选线段；

修改“刷子.匹配文字内容(ssT)”命令，兼容多重引线；

修改“刷子.匹配图块(ssB)”命令，提供“复制源块属性/保留目标块属性/图块默认属性”选项；

修改“引线箭头(aa3)”，可以加说明；

“Q5杂项命令面板”修改如下：

修改“用名称标注填充或图块”命令，提供对话框；

“Q6杂项命令面板”修改如下：

增加“弧长拱高求半径”命令；

增加“数字行绝对/相对转换”命令；

用户系统配置文件config.txt中，添加“标注主线/界线颜色”设置项；

增加“提取材料索引号生成材料表(CLB)”命令；

增加“绘制管线(GX)”命令；

修改“列表刷新文字(EQ)”命令，加入“单选模式“/“普通模式“；

修改“同时偏移(SF)”命令，可连接曲线顶点；

修改“分裂标注为多个(dd2)”命令，输入负数为等分合并模式；

“Q5杂项命令面板”修改如下：

修改“懒人标注(ddc)”命令，输入负数为等分合并模式，直接标注弧长而不是半径；

废止“列表刷新文字(dn)”命令；

2016/06/29: 源泉设计 v6.5.5

用户系统配置文件config.txt中，添加“矩形/圆形引出框参数”设置项；

修改“自动编号(aBH)”命令等命令，输出小数位跟面积(mj)命令；

修改“立面柜子标注(ddGZ)”命令，可选多个图层；

“Q5杂项命令面板”修改如下：

改善“切换几个关联开关(gl)”命令；

修改“修改线型及线型比例(xt)”命令，可手工输入比例；

修改“修改填充及填充图案比例(xtc)”命令，可手工输入比例；

修改“加、减、乘、除(+,-,*,/)”命令，兼容字符串内部的正负数；

修改“选文字(编号)统计区域面积(tmj)”命令，输出小数位跟面积(mj)命令；

修改“用较少圆弧段模拟椭圆(e2a)”命令，加入对话框；

改善“将样条曲线和椭圆转换为圆弧多段线(cca)”命令；

改善“将样条曲线和椭圆转换为线段多段线(ccx)”命令；

“Q5杂项命令面板”修改如下：

增加“线段等分曲线(s2x)”命令；

改善“移动到表格中央”命令，兼容图块表格；

改善“复制到表格中央”命令，兼容图块表格；

修改“生成室内立面框架(LM)”命令，兼容在门窗图层的自建门窗；

修改“建筑/结构标高(bg)”，用独立坐标系，不会改变ucs；

修正“建筑/结构标高(bg)”等动态命令，有可能残留屏幕的bug；

修正6.5.4版“炸碎文字为线段(ttX)”命令的一个bug，提高转换精度；

“Q5杂项命令面板”修改如下：

增加“车边镜(CBJ)”命令；

修改“两点画门套门(ADT2)”/“两点画参数窗(wd2)”命令，可再输入墙厚；

修改“快速加减遮罩(jZZ)命令，可加减文字及多行文字遮罩，改名为(ZZ)；

修正“动态拷贝(cv)”命令，一个跨空间操作的bug；

修正“平面灯具布置(dj)”命令，一个跨空间操作的bug；

“Q5杂项命令面板”修改如下：

增加“临时切换是否固定图纸空间比例(ddps)”命令；

“Q6杂项命令面板”修改如下：

废止“文字加遮罩(ttzz)”命令；
